SOROBANS

En Pau està construint uns sorobans (àbacs japonesos) per utilitzar-

los amb els nois i noies de 2n, a mates:

Foto 1: en una fusta
dibuixem 4 rectangles;
dos de 15x3cm i els
altres dos de 10x3 cm.

Foto 3: llimem els rectangles

amb paper de vidre.

Foto 2: fixem una fusta en forma
de “U” a una taula amb dos
sergents.
Retallem els rectangles amb
una serra de marqueteria.

 Foto 4: enganxem els
4 rectangles
amb cola de fuster.

Foto 5: retallem 3 rectangles més;
dos de 14 x 2 cm i l’altre de 14,5 x 2 cm.
A continuació marquem on farem les osques
de les dues fustes de 14 x 2 cm i els forats
de la fusta de 14,5 x 2 cm (2 cm de separació,
tant entre osques com entre forats).

Foto 6: fem les osques

amb la serra de marqueteria.

Foto 7: enganxem les
fustes amb osques
com veieu a la foto.

Foto 8: si cal podem
 posar “enquadernadors”
fins que s'assequi
la cola.

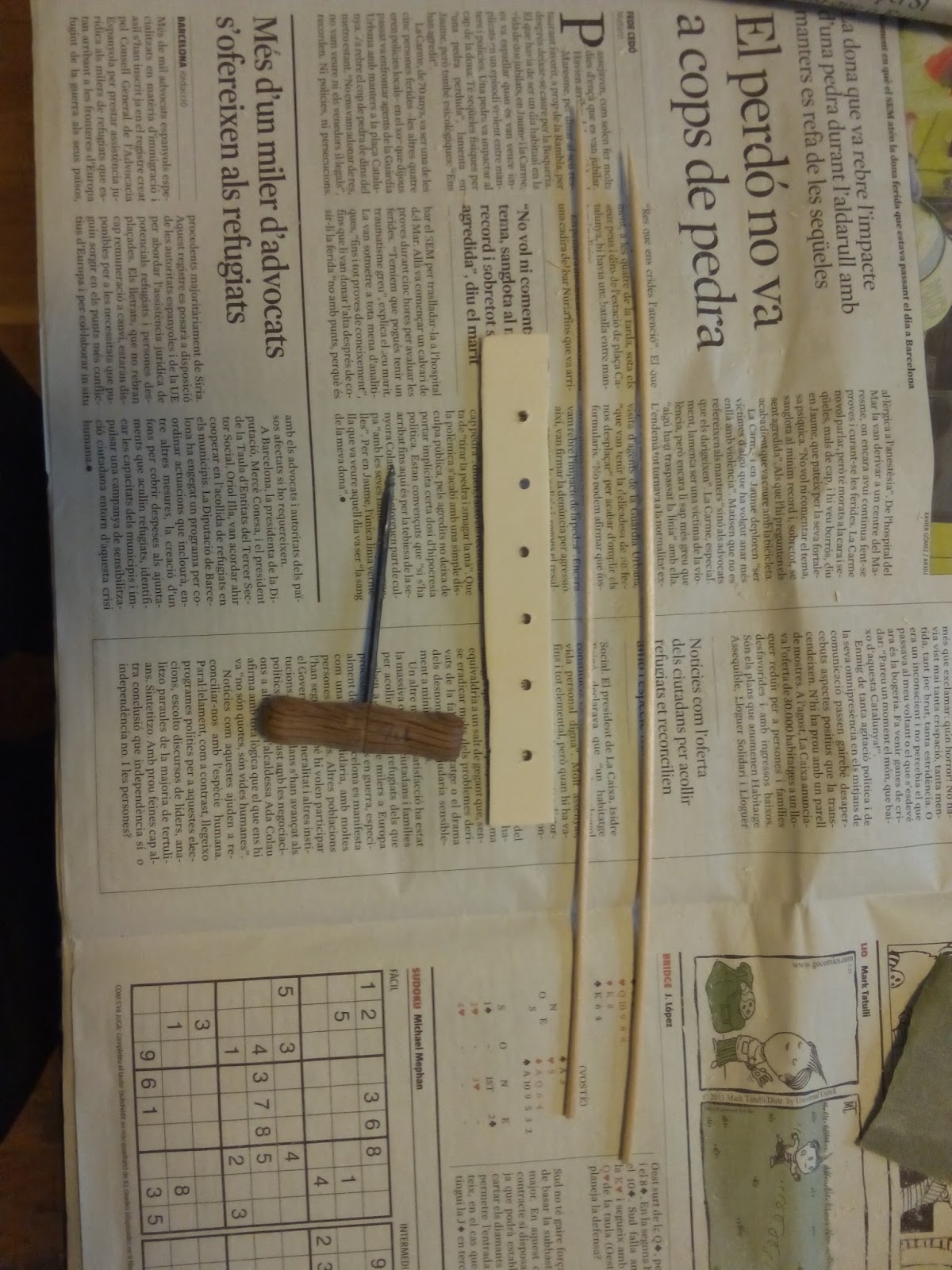

Foto 9: fem els foradets
amb una barrina.



      Foto 10: inserim uns
      palets (els de fer pinxos)
      als foradets. Prèviament
      hem tallat els palets
      a la mida de l’amplada
     de l’estructura.

Foto 11: en aquests palets
hi inserim les boletes.



Foto 12: enganxem la fusta amb els palets i les boletes a l’interior de l’estructura de manera que les puntes dels palets coincideixin amb les osques, tal com es veu a la foto. Hi posem cola per subjectar-ho tot.

En properes entrades us ensenyaré com funciona aquest àbac.

Pau R.
